Bubuka

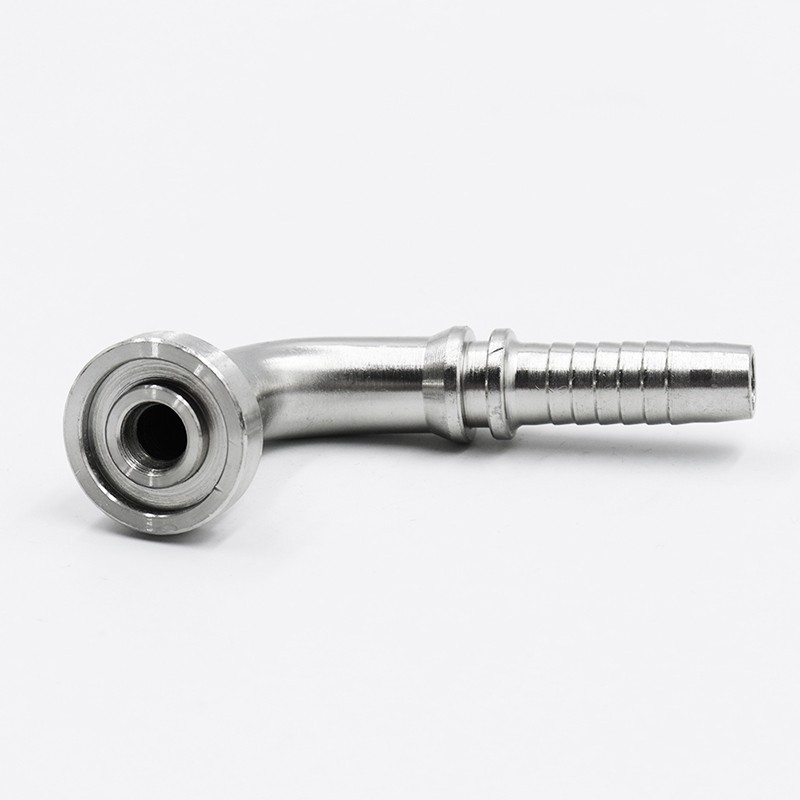

Hydraulic Flange nyaéta komponén sambungan-beurat,{1}}tekanan tinggi anu dirancang pikeun mindahkeun cairan anu aman sareng bocor-gratis dina sistem hidrolik. Direkayasa pikeun nyumponan standar SAE J518 sareng ISO 6162, flange ieu ngajamin kinerja anu dipercaya dina nungtut aplikasi hidrolik industri, mobile, sareng stasioner.
spésifikasi
|
BAGIAN NO. |
UKURAN FLANGE |
BOR SLANG |
DIMENSI |
|||||
|
DN |
DASH |
A |
C |
D |
H |
L |
||
|
87341-08-08 |
1/2" |
12 |
08 |
58.2 |
30.2 |
24 |
23.3 |
6.73 |
|
87341-12-08 |
3/4" |
12 |
08 |
58.9 |
38.1 |
31.7 |
24 |
6.73 |
|
87341-12-10 |
3/4" |
16 |
10 |
70.1 |
38.1 |
31.7 |
25.3 |
6.73 |
|
87341-12-12 |
3/4" |
20 |
12 |
77 |
38.1 |
31.7 |
28.9 |
6.73 |
|
87341-16-12 |
1" |
20 |
12 |
77 |
44.4 |
38 |
28.9 |
8 |
|
87341-16-16 |
1" |
25 |
16 |
85.2 |
44.4 |
38 |
29.7 |
8 |
|
87341-16-20 |
1" |
32 |
20 |
94.5 |
44.4 |
38 |
33.8 |
8 |
|
87341-20-16 |
1.1/4" |
25 |
16 |
85.2 |
50.8 |
43 |
29.7 |
8 |
|
87341-20-20 |
1.1/4" |
32 |
20 |
94.5 |
50.8 |
43 |
33.8 |
8 |
|
87341-24-20 |
1.1/2" |
32 |
20 |
95.9 |
60.3 |
50 |
35.2 |
8 |
|
87341-24-24 |
1.1/2" |
40 |
24 |
109.9 |
60.3 |
50 |
39.1 |
8 |
|
87341-32-24 |
2" |
40 |
24 |
109.9 |
71.4 |
62 |
39.1 |
9.53 |
|
87341-32-32 |
2" |
50 |
32 |
129.3 |
71.4 |
62 |
46.3 |
9.53 |
Parameter / Data Téknis
|
Aslina |
ZheJiang, Cina |
Tanggal pangiriman |
Negotiable |
|
Sertifikasi |
GB / T19001-2016 idt ISO9001: 2015 |
Bungkusan |
standar ékspor |
|
Bahan |
Baja Karbon |
Garansi |
1 taun |
|
istilah pamayaran |
TT |
MOQ |
2000 |
|
kaayaan |
Anyar |
Warna |
Séng bodas, séng warna |
Ngeunaan Company
Kaunggulan
Durability unmatched
Dijieun tina -baja tempa kelas luhur sareng mesin presisi
Pilihan 316 stainless steel sadia pikeun lingkungan corrosive
3x hirup jasa leuwih panjang dibandingkeun flanges baku industri
Performance tekanan punjul
Diuji pikeun tahan nepi ka 10.000 PSI tekanan burst
Ngajaga integritas segel dina fluctuations tekanan ekstrim
100% tekanan diuji sateuacan kiriman
Téknik Precision
CNC machined ka ± 0.01mm kasabaran pikeun fit sampurna
Laser -tanda idéntifikasi etched pikeun traceability
Desain aliran dioptimalkeun ngaminimalkeun kaayaan nu teu tenang
Bocor -Jaminan Buktina
Téknologi triple{0}}segel proprietary
Mikro{0}}beungeut sealing rengse (Ra < 0,8μm)
Ngawengku -kinerja luhur HNBR O-cingcin salaku standar
Patuh Global
Disertipikasi kana standar SAE J518, ISO 6162, sareng DIN
Traceability bahan lengkep sareng sertipikat uji ngagiling
REACH sareng RoHS patuh
Kaunggulan Instalasi
Warna-disandi ku rating tekanan pikeun gampang idéntifikasi
Sadia-kit baut nu geus dirakit
Pamasangan 30% langkung gancang tibatan produk pesaing
Kamampuhan kustomisasi
Sadia dina ukuran tina 1/4" nepi ka 4"
Bahan khusus kalebet baja duplex sareng titanium
Konfigurasi port custom sarta pola baud
Rojongan Téknis hirupna
Tim rojongan rékayasa dedicated
Cék kasaluyuan sistem gratis
Di -pelatihan pamasangan situs sayogi
Industri-Jaminan Utama
5-taun jaminan kawates
24-bulan jaminan panyalindungan korosi
Teu aya-patarosan-kabijakan ngagantian
Jaringan Logistik Global
ISO-fasilitas manufaktur di sakuliah dunya
Sarua-pengiriman dina barang standar
Paket dokuméntasi lengkep pikeun kiriman internasional
FAQ
Q: Naon ratings tekanan sadia?
A: ratings tekanan standar:
3000 PSI (207 bar)
6000 PSI (414 bar)
Desain husus nepi ka 10.000 PSI (690 bar) sadia
Q: Bahan naon anu anjeun nawiskeun?
A: Bahan baku:
baja karbon jeung séng plating
304/316 stainless steel
Bahan husus:
Duplex stainless steel
alloy titanium
Paduan dumasar nikel-
Q: Kumaha kuring milih ukuran flange anu leres?
A: Faktor pilihan utama:
Diaméter jero selang (ID)
Tekanan kerja sistem
Syarat aliran
Kaayaan lingkungan
Tim téknis kami nyayogikeun bantosan ukuran gratis.
Q: Naon métode sealing sadia?
A: Pilihan Sealing ngawengku:
O-segel beungeut cincin (ORFS)
Beungeut datar kalawan gasket
Beungeut diangkat ku gasket tatu spiral
Logam-ka-segel logam
Q: Dupi flanges anjeun ditukeurkeun jeung merek sejen?
A: Leres, flanges kami dirancang pikeun ditukeurkeun pinuh ku flanges patuh SAE / ISO anu sanés. Kami ngarékoméndasikeun pikeun pariksa dimensi pikeun aplikasi kritis.
Q: Naon waktos kalungguhan anjeun pikeun flanges custom?
A: waktos kalungguhan standar:
Item stock: 1-3 poé
Standar custom: 2-3 minggu
bahan husus / desain: 4-6 minggu
jasa gancang sadia.
Q: Dupi anjeun nyadiakeun parentah instalasi?
A: Leres, kami nyayogikeun:
Lengkah-lengkah -demi{1}}lengkah manual pamasangan
spésifikasi torsi
Saran lubrication segel
Video tutorials kana pamundut
Q: Naon sertifikasi anjeun gaduh?
A: Sertifikasi kami kalebet:
ISO 9001:2015
PED 2014/68 / EU
ATEX (pikeun lingkungan ngabeledug)
persetujuan laut ABS
Q: Kumaha kuring ngajaga flanges hidrolik?
A: Rekomendasi pangropéa:
Inspeksi visual taunan
Torsi dipariksa unggal 500 jam operasi
Ngaganti segel unggal 2 taun
Ngagantian lengkep saatos 5 taun atanapi 20,000 jam
Q: Naon kawijakan jaminan anjeun?
A: Kami nawiskeun:
5-taun jaminan kawates dina bahan / workmanship
2-taun jaminan kinerja
1-taun jaminan integritas segel
Garansi merlukeun instalasi ditangtoskeun jeung pamakéan.
