Bubuka
spésifikasi
|
BAGIAN NO. |
UKURAN FLANGE |
LUAR SELANG |
DIMENSI |
||||||
|
DN |
DASH |
A |
C |
D |
H |
L |
|||
|
87391-08-08 |
1/2" |
12 |
08 |
41 |
30.2 |
24 |
47 |
6.73 |
|
|
87391-12-08 |
3/4" |
12 |
08 |
41 |
38.1 |
31.7 |
48 |
6.73 |
|
|
87391-12-10 |
3/4" |
16 |
10 |
56.5 |
38.1 |
31.7 |
52.5 |
6.73 |
|
|
87391-12-12 |
3/4" |
20 |
12 |
66.2 |
38.1 |
31.7 |
62 |
6.73 |
|
|
87391-12-12(H100) |
3/4" |
20 |
12 |
65.5 |
38.1 |
31.7 |
100 |
6.73 |
|
|
87391-12-12(H127) |
3/4" |
20 |
12 |
65.5 |
38.1 |
31.7 |
127 |
6.73 |
|
|
87391-12-12(H150) |
3/4" |
20 |
12 |
65.5 |
38.1 |
31.7 |
150 |
6.73 |
|
|
87391-12-16 |
3/4" |
25 |
16 |
76.7 |
38.1 |
31.7 |
67.5 |
6.73 |
|
|
87391-16-12 |
1" |
20 |
12 |
66.2 |
44.4 |
38 |
62 |
8 |
|
|
87391-16-16 |
1" |
25 |
16 |
78 |
44.4 |
38 |
67.5 |
8 |
|
|
87391-16-16(H100) |
1" |
25 |
16 |
76.7 |
44.4 |
38 |
100 |
8 |
|
|
87391-16-16(H127) |
1" |
25 |
16 |
76.7 |
44.4 |
38 |
127 |
8 |
|
|
87391-16-16(H150) |
1" |
25 |
16 |
76.7 |
44.4 |
38 |
150 |
8 |
|
|
87391-16-20 |
1" |
32 |
20 |
91.5 |
44.4 |
38 |
78.5 |
8 |
|
|
87391-20-16 |
1.1/4" |
25 |
16 |
78 |
50.8 |
43 |
67.5 |
8 |
|
|
87391-20-20 |
1.1/4" |
32 |
20 |
91.5 |
50.8 |
43 |
78.5 |
8 |
|
|
87391-20-20(H100) |
1.1/4" |
32 |
20 |
91.5 |
50.8 |
43 |
100 |
8 |
|
|
87391-20-20(H127) |
1.1/4" |
32 |
20 |
91.5 |
50.8 |
43 |
127 |
8 |
|
|
87391-20-20(H150) |
1.1/4" |
32 |
20 |
91.5 |
50.8 |
43 |
150 |
8 |
|
|
87391-20-24 |
1.1/4" |
40 |
24 |
108.5 |
50.8 |
43 |
78.5 |
8 |
|
|
87391-24-20 |
1.1/2" |
32 |
20 |
91.5 |
60.3 |
50 |
80.5 |
8 |
|
|
87391-24-24 |
1.1/2" |
40 |
24 |
109.4 |
60.3 |
50 |
94 |
8 |
|
|
87391-24-24(H127) |
1.1/2" |
40 |
24 |
109.4 |
60.3 |
50 |
127 |
8 |
|
|
87391-32-24 |
2" |
40 |
24 |
109.4 |
71.4 |
62 |
94 |
9.53 |
|
|
87391-32-32 |
2" |
50 |
32 |
131.8 |
71.4 |
62 |
114.3 |
9.53 |
|
|
87391-40-32 |
2.1/2" |
50 |
32 |
131.8 |
84.1 |
74.4 |
114.3 |
9.53 |
|
Parameter / Data Téknis
|
Aslina |
Zhejiang, Cina |
Tanggal pangiriman |
Negotiable |
|
Sertifikasi |
GB / T19001-2016 idt ISO9001: 2015 |
Bungkusan |
standar ékspor |
|
Bahan |
Baja Karbon |
Garansi |
1 taun |
|
istilah pamayaran |
TT |
MOQ |
2000 |
|
kaayaan |
Anyar |
Warna |
Séng bodas, séng warna |

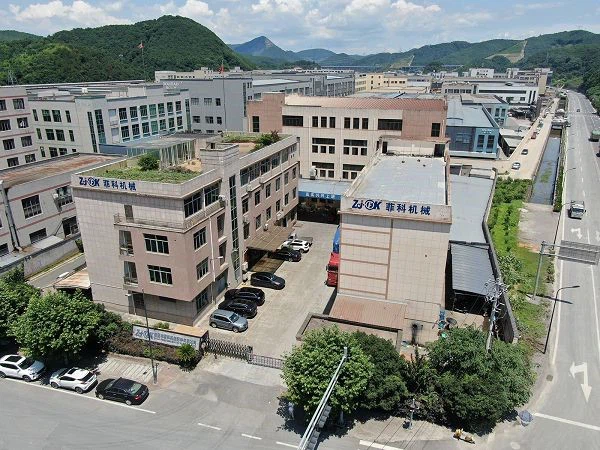

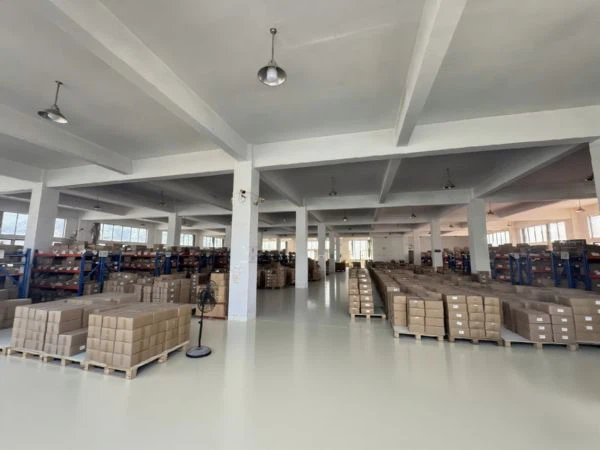

Ngeunaan Company
Kaunggulan
Industri-Kinerja Tekanan Utama
Direkayasa pikeun tahan nepi ka 15,000 PSI tekanan kerja
40% rating tekanan burst leuwih luhur ti standar industri
Téknologi pangimbangan tekanan -dipaténkeun pikeun kondisi ekstrim
Kaunggulan Manufaktur Precision
CNC machining kalawan ± 0,001 "kontrol kasabaran
100% mesin ukur koordinat (CMM) verifikasi
Inspeksi optik otomatis pikeun permukaan anu sampurna
Élmu Bahan punjul
Aerospace-alloy kelas kalawan daya tahan kacapean ditingkatkeun
Formulasi baja tahan korosi -proprietary
Keterlacakan bahan pinuh ti pabrik dugi ka produk rengseV
ramah lingkungan-
Urang salawasna ngagunakeun kai jeung log alam salaku bahan, tanpa splicing atawa pamrosésan kimiawi, nu alam, lingkungan -ramah tur kualitas alus. Pasihan bumi anjeun sentuhan sareng suasana anu pangsaéna
Durability unmatched
Urang salawasna ngagunakeun kai jeung log alam salaku bahan, tanpa splicing atawa pamrosésan kimiawi, nu alam, lingkungan -ramah tur kualitas alus. Pasihan bumi anjeun sentuhan sareng suasana anu pangsaéna
Compliance Standar lengkep
Disertipikasi kana standar SAE, ISO, DIN, sareng ASME
Pilihan patuh PED, ATEX, sareng API 6A
ABS / DNV persetujuan laut sadia
Kaunggulan Instalasi
Warna-disandi ku kelas tekanan pikeun gampang idéntifikasi
Gancang-hubungkeun desain sareng pamasangan 60% langkung gancang
Indikator torsi terpadu pikeun assembly ditangtoskeun
Kamampuhan Téknik Adat
Solusi sistem lengkep tina ukuran 1/8" dugi ka 6".
Bahan aheng kalebet Monel, Inconel, sareng Stellite
CAD-konfigurasi custom dioptimalkeun
Jaminan Kualitas Rigorous
Uji hidrostatik 100% dina tekanan kerja 1,5X
Inspeksi partikel ultrasonik sareng magnét
Lot-manufaktur anu dikadalikeun kalayan traceability pinuh
Rojongan Téknis Global
24/7 bantuan rékayasa
Dina-situs audit sistem sadia
Latihan instalasi kanyataanana maya
FAQ
Q: Naon standar fittings hidrolik anjeun sarta flanges sasuai jeung?
A: Produk kami minuhan standar industri global, kaasup:
SAE J514, J518, J1453
ISO 8434, 6162, 12151
DIN 2353, 20066
ASME B16.5, B16.47
ANSI, NFPA, sareng spésifikasi API
Q: Naon ratings tekanan sadia?
A: Urang nawiskeun fittings na flanges pikeun sagala rupa rentang tekanan:
-Tekanan Rendah ( Kirang ti atanapi sami sareng 3.000 PSI / 207 bar) – Sistem hidrolik standar
Tekanan Sedeng-(3.000–6.000 PSI / 207–414 bar) – Hidraulik industri & mobile
Tekanan Tinggi-(6.000–15.000 PSI / 414–1.034 bar) – Minyak & gas, aerospace, jeung mesin beurat
Q: bahan naon anu dipaké dina fittings anjeun sarta flanges?
A: Bahan anu sayogi kalebet:
Baja Karbon – Séng-dilapis atawa fosfat-dilapis
Stainless Steel (304/316) – Tahan korosi - pikeun lingkungan anu kasar
Baja Paduan (AISI 4130, 4140) – Kakuatan -luhur pikeun tekanan ekstrim
Alloys aheng (Inconel, Monel, titanium) - Pikeun lalawanan kimia / termal
Q: Kumaha kuring milih pas atawa flange katuhu pikeun sistem kuring?
A: Faktor konci anu kedah dipertimbangkeun:
Jenis thread (NPT, BSPP, BSPT, métrik, ORFS, jsb)
Ukuran (1/8" nepi ka 6")
Peunteun tekanan
Kasaluyuan cairan
Kaayaan lingkungan (suhu, korosi, geter)
Insinyur kami nyayogikeun bantosan pilihan gratis.
Q: Dupi fittings Anjeun ditukeurkeun jeung merek sejen?
A: Sumuhun - Produk kami dirancang pikeun bisa ditukeurkeun pinuh ku SAE/ISO/DIN -fittings patuh.
Catetan: Salawasna pariksa tipe thread jeung métode sealing pikeun kasaluyuan.
Q: Naon métode sealing sadia?
A: Urang nawiskeun sababaraha pilihan sealing:
O-Ring Face Seal (ORFS) – Pangsaéna pikeun sambungan -tekanan tinggi, bocor-
Thread Tapered (NPT, BSPT) – Metal -to{1}}sealing logam
Raray Datar sareng Gasket (SAE / ISO flange) - Kanggo sambungan flange
Ngegel-Jenis (DIN 2353) – Ferrule-segel dumasar
Q: What is the lead time pikeun standar vs pesenan custom?
A: Fittings Standar: 1-3 poé (di stock)
Pesenan Khusus / Khusus: 2-4 minggu (gumantung kana pajeulitna)
Palayanan Digancangkeun: Sadia pikeun sarat urgent
Q: Dupi anjeun nyadiakeun hidayah instalasi?
A: Enya! Urang nawiskeun:
Lengkah-lengkah -demi{1}}lengkah manual pamasangan
spésifikasi torsi & tightening runtuyan
Tutorial video & pituduh assembly 3D
Dina-pangrojong teknisi situs (opsional)
Q: Sertifikasi naon anu anjeun tahan?
A: Fasilitas sareng produk kami disertipikasi pikeun:
ISO 9001:2015 (Manajemén Kualitas)
PED 2014/68/EU (Diréktif Alat Tekanan)
ATEX (Suasana Ngabeledug)
ABS, DNV, & Lloyd's Register (Aplikasi Kelautan)
Q: Naon pangropéa diperlukeun pikeun fittings hidrolik?
A: Pangropéa anu disarankeun kalebet:
Cék torsi taunan
ngagantian segel biennial
Inspeksi visual pikeun korosi / maké
Uji ultrasonik pikeun -sistem tekanan tinggi
